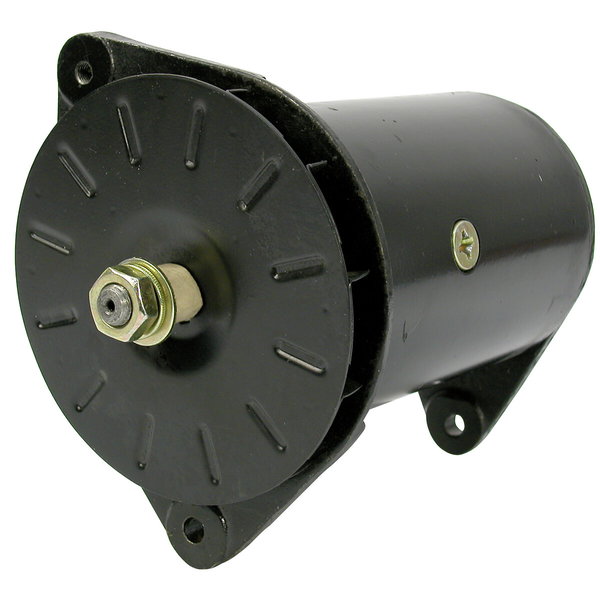

LIKSTRÖM GENERATOR LRD100 22A LILLALUCAS

• typ "Minilucas C40"
• effekt 300 W / 22 A
• max. 2500 rpm
• öppen typ
• LRD100

Allmän beskrivning av generatorns stift:

• B+, + = laddningsström till batteriets + pol

• D-, B- = generatorns jordning till batteriets - pol/chassi

• F = fält i likströmsgeneratorer

• generatorn kräver magnetisering, magnetisera alltid generatorn före användning eller om den har demonterats eller kopplats bort

• magnetisering (- jord)

1. ta bort ledningar och drivrem vid behov
2. anslut batteriets -pol till generatorns hölje med en ledning
3. anslut batteriets +-pol till generatorns båda terminaler i cirka 5-10 sekunder
4. observera: generatorn roterar när ledningarna är anslutna till terminalerna, låt laddaren rotera jämnt hela tiden
5. koppla bort ledningarna från generatorn

• Lucas-systemen från 50- och 70-talen använde också +-jordning

• magnetisering (+ jord)

1. ta bort ledningar och drivrem vid behov
2. anslut batteriets +-pol till generatorns hölje med en ledning
3. anslut batteriets -pol till båda terminalerna på generatorn i cirka 5-10 sekunder
4. observera: generatorn roterar när ledningarna är anslutna till terminalerna, låt laddaren rotera jämnt hela tiden
5. koppla bort ledningarna från generatorn

Mer information om kompatibilitet:

• MF 897104M92, Ford 81806433, DB K908882, Leyland 37H8231, Valmet
